I do not play guitar but very interesting Amplifier

I will start build up Champ 600(1948)Fender. 1st model of Champion 600
is 3W rms power and use 6JS7 penthode and Final tube is 6V6 Metal tubes.
I will try to build up one of 1st model of Champ 600. few years later thay are
changed value of components and will be get around 4W rms power.line up is 12AX7 and
6V6.original circuit is use 5Y3 rectifier tube and few replacement parts are
old type components. such as 8uf capacitor for filter but easy to get good
capacitor.I will use major value of capacitor instead small one.

original champion 600 and modificated one

Fender Champ 6V6 SE build up to start
携帯電話で撮ったので写りが大変悪いですが初めてのフェンダー・champです。
6V6シングルです、出力トランスは東栄OPT-5Sを使っています。
電源トランスは春日のミニ電源トランスで50mAの許容でヘッドホーンアンプに使ったものですが、
多少ハムが出たもので今回ギターアンプで使用しました。

尚 今回のアンプは出力が３Wrms の予定です。尚 フェンダーは沢山のモデルがあります、その内の
一つのモデルをコピーしました。20th Jan 2008up

回路図と試行錯誤です、オリジナルではpure音は出ませんので改造します。

余り音が良くないので思考覚悟の結果 普通のアンプの状態になりました。22nd Jan 2008

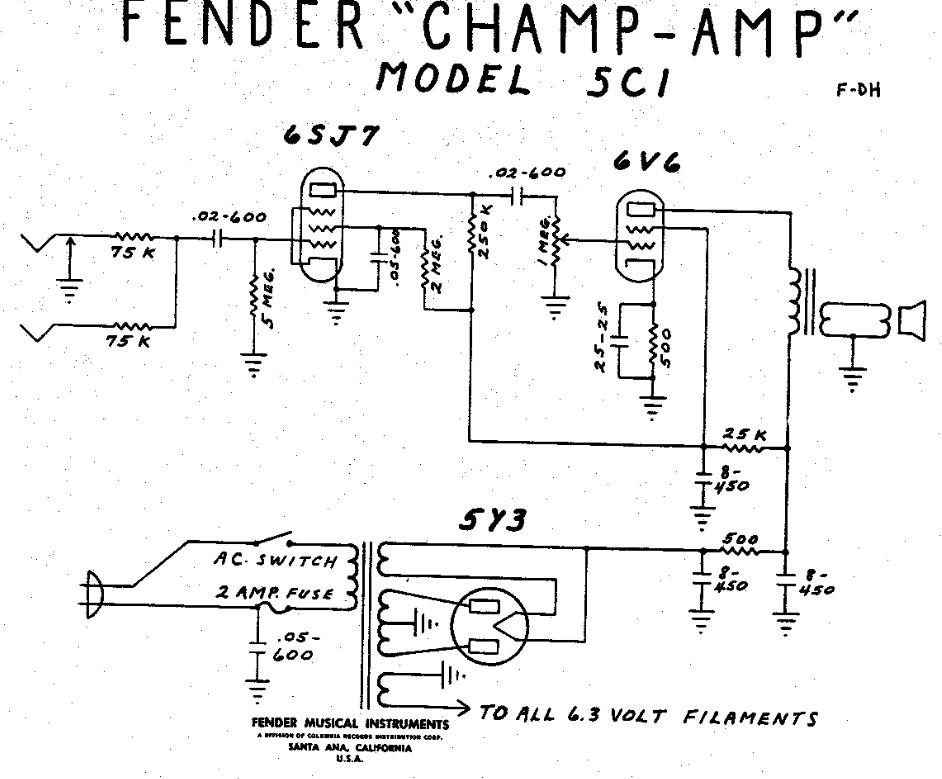

original circuit Fender Model 5C1 show up there

そして以下となったのですが結局は普通のアンプの回路となりましたがやはりピュアーで弾くのが
一番らしく追って歪み回路を入れることにしました。歪み回路はG2を可変してプレートの電圧を
下げるとしましょう。歪みを作る方法は沢山あると思います。ゲルマニューム・ダイオードを使う
のが一般になっている様です。24th Jan 2008

ところで、ホームセンターで購入した小さい棚。スピーカーは1000円の16cmの中国製
のスピーカーです、秋葉原で入手しました。音は良い様ですね、だたDistortionが物足りないと言っていました
何せギターアンプを作る人間ではなく、ましてギターも持っていない状態では、ここが難しいところでしょうか？
6JS7のスクリーンの抵抗切り替え部分の抵抗の値を下げてもっとプレート電流を流せるとプレート電圧が下がり
歪みやすくなります。ここは譲られた人が改造してくれると嬉しいのですがと思います。抵抗一本で済みます。
up date 2nd Mar 2008
そして、フェンダーの次期モデルのコピーです。
以下です。スピーカーは外付けです。３段アンプとしてFender Champがたどった道を復元するかの
様に形の違ったモデルとなりました。

回路図 Skematic Diagram for Fender Champ 2nd Model on 2008 Feb 24th

回路図をみればわかりますが、普通の３段のアンプです。バス、高域とメインがつきます。
入力ジャック端子そして出力はヘッドフォーン端子とSP端子は大型のジャックです。
バスと高域とメインボリュームを前面に配置して今回はMIDはつけていません。
歪みは入力回路のどこかにダイオード・パッドを入れるとします。結局ゲルマニューム・ダイオードを使いました。
ダイオードブリッジの場合出力が+-で0.5Vとなりますので、片側のみで歪ませことにしますが、つまり
半波でクリップさせ半分は正常の波形が出来ます。これで歪むでしょう。ここもギターがありませんので
何とも言えません。作ってくれる人の宿題となります。音楽CDから鳴したテストではまあうまく行きました
がどうでしょう（笑い ！！！

このアンプ ２台は、くれてやりました。その後の結果ですが、2作目のアンプについて言うと、
(1) 球を6L6GCにする。
(2)歪みのダイオードは必要はない。
の2点です。ギター弾き屋が決めた事項です。6V6では音が細いので、6L6GCにする。やはり音は
ピュ─アな音を好む傾向にあり、球のギターアンプを満喫するにはこの程度でも十分であると言うことです。
1万円をちょっと越す値段となりますが、手軽なアンプです。ギター弾きには一台持っていても良いアンプ
であることは間違いない様です。
